产品中心

串行总线协议分析仪

发布时间:2016-07-29 浏览量:

产品描述

   LSPA-SERIAL串行总线协议分析仪是一款全功能的SDIO、CAN、I²C、I²S、SPI、RS485、RS422、RS232、UART、1553B、429总线协议分析设备,还集成了信号电平监控检测功能。通过这台设备设计开发人员可以很方便地准确捕获、记录并显示CAN、I²C、I²S、SPI、RS485、RS422、RS232、UART、SDIO、1553B、429总线的工作状况;是设计人员从事CAN,、I²C、I²S、SPI、RS485、RS422、RS232、UART、SDIO、1553B、429接口相关产品设计开发及测试的利器!



\


技术参数

 LinkAnalyser串行协议分析软件系统,快速诊断及调试CAN、I²C、I²S、SPI、RS485、RS422、RS232、UART、SDIO、1553B、429等串行总线协议通讯;
支持差分模式数据采集;
支持信号输出;
最大支持250M/S的采样速率;
支持波形模式及总线协议模式采集及显示;
记录容量不受限制,可长时间大容量数据通信捕获及记录;
无干扰高阻抗端口,确保对测试端口通讯无干扰;
任意可编程触发,用户可以随意设置多个触发条件;
输入端口8000VESD保护;
支持各种总线接口仿真输出;
支持CAN、1553B、429航空总线仿真;
3年质保。

  • 通讯端口
  • Type number I2C I2S SPI UART SDIO CAN RS232 RS485RS422/3 1553B 429 GPIO
    LSPA-SERIALB YES YES YES YES YES YES YES YES YES YES YES
    LSPA-SERIALA YES YES YES YES YES YES YES YES YES YES YES

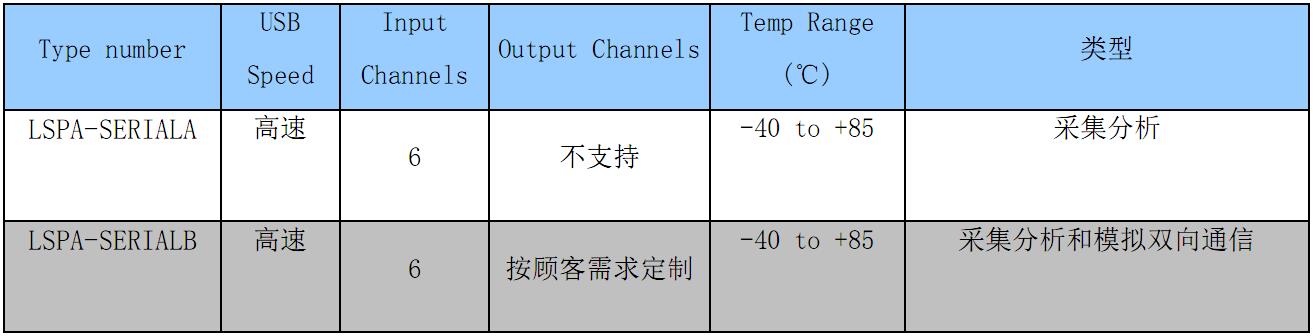

  • 选型表

实例

波形采集分析实例




串行协议采集分析实例

I²C总线

UART

SPI

CAN

资料下载

  • 信息标题
  • 文件大小
  • 更新时间
  • 下载
