飞机地面液冷设备主要用途是在飞机停机状态下，对飞机的液体冷却系统提供温度、压力、洁净度合适的冷却液，以满足飞机电子设备的换热需求。对飞机供液系统大量加液、排液、外循环液冷循环清洗，并能够完成膨胀箱定量加注和膨胀箱增压。

设备组成

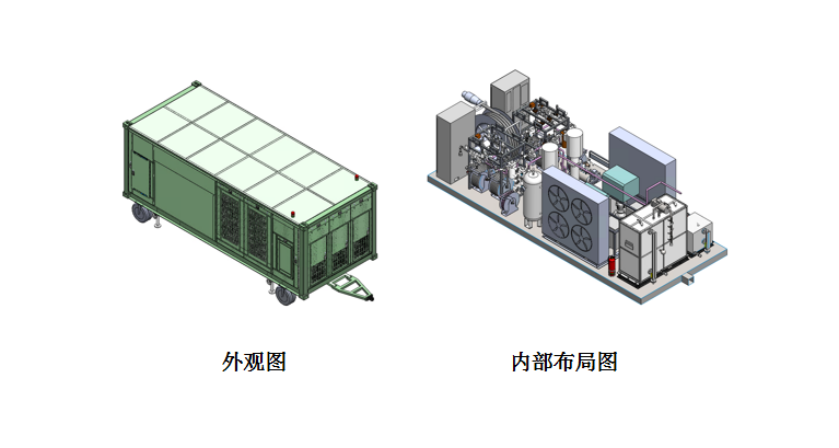

      飞机地面液冷设备主要由方舱、供液组件、制冷组件、检测组件、排液组件、供气组件、定量加装装置、卷盘组件以及控制系统等组成。

技术指标

♦供液温度: 10℃～35℃，连续可调，控制精度：±1℃；

♦供液流量: 0～150L/min，连续可调，控制精度：±4L/min；

♦供液压力: 0～1.5MPa（表压），连续可调，控制精度：±3kPa；

♦加注精度：±10mL；

♦单次最大加注量：7±0.5L；

♦膨胀箱增压压力： 20kPa～200kPa（表压）；

♦排液气源增压压力：200kPa～900kPa（表压）；

♦冷却液介质：军用航空65#冷却液，品质满足GJB6100-2007要求；

♦冷却液洁净度：符合GJB420B:尺寸B-D污染度为优于11级（含），尺寸E-F污染度为优于7级（含）；

♦电源外接AC380V/50Hz,额定电流不小于200A；

♦噪音符合GJB 50A-2011标准；

♦可靠性 MTBF≥5000h；

♦环境温度 -10℃～+55℃；

♦相对湿度 ≯95%。
